In Szenarien wie der industriellen Automatisierung und der seriellen Kommunikation steht die stabile Übertragung von Signalen in direktem Zusammenhang mit dem zuverlässigen Betrieb der Geräte. Die mehradrige Signalleitung, die die Steuerausrüstung mit dem Terminal - dem DB25-Kabelbaum - verbindet, ist oft die am leichtesten zu übersehende und dennoch entscheidende Verbindung. Als chinesischer Zulieferer, der sich auf die kundenspezifische Produktion von Kabelbäumen spezialisiert hat, half Mingching kürzlich einem italienischen Kunden bei der Lösung des Problems der Auswahl und kundenspezifischen Anpassung von DB25-Kabelbäumen. Heute werden wir diesen Fall verwenden, um die Funktion und Designlogik jeder Komponente in einem hochwertigen DB25-Kabelbaum aufzuschlüsseln.
Kundenanforderungen: Keine Signalverzerrung in rauen Umgebungen
Der italienische Kunde stellt industrielle Steuerungsgeräte her und benötigte ein DB25-Kabel für einen seriellen Controller. Ihre individuellen Anforderungen waren klar:
- Verfahren zum Crimpen von Anschlüssen– Stellen Sie sicher, dass jeder Kerndraht fest und mit geringem Kontaktwiderstand mit der Klemme verbunden ist, um Signalausfälle aufgrund loser Verbindungen zu vermeiden.
- Abschirmleistung– In Industrieumgebungen mit starken Störquellen (Motoren, Frequenzumrichter usw.) ist eine wirksame Unterdrückung elektromagnetischer Störungen (EMI) zwingend erforderlich.
- Kundenspezifische Drahtstärke/Länge/Leitungsverarbeitung– An die interne Anordnung der Geräte anpassen. Das blanke Drahtende muss gemäß der Zeichnung des Kunden präzise abisoliert, sortiert und beschriftet werden.
Warum hatte der Kunde diese Anforderungen? Denn handelsübliche Kabel verfügen entweder über keine ausreichende Abschirmung oder können nicht genau die Länge und Leitungsverarbeitung aufweisen, die für die Direktmontage erforderlich sind. Es ist schwierig, das Abisolieren und Crimpen im eigenen Betrieb über Chargen hinweg konsistent zu halten. Ihre Kernanforderungen waren klar: stabile Signalübertragung + zuverlässige Chargenlieferung.
Unsere Lösung: Jede Komponente adressiert einen technischen Schwachpunkt

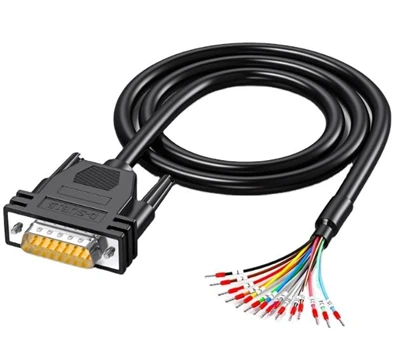

Basierend auf den Anforderungen des Kunden haben wir eine bewährte Lösung mit „fertigem DB25-Stecker + blankem Kabelende“ bereitgestellt. Hier sind die Komponenten und ihre Funktionen:
1. DB25-Stecker – Metallgeschirmtes Gehäuse
Der DB25-Stecker verwendet eine 25-polige D-Sub-Standardschnittstelle mit einem Vollmetallgehäuse. Die Metallhülle sorgt nicht nur für mechanische Festigkeit und verhindert Verformungen beim Zusammenstecken, sondern, was noch wichtiger ist, siewird mit dem gesamten Kabelschirm verbundenum externe elektromagnetische Störungen zur Erde abzuleiten und so die Einkopplung von Rauschen in interne Signalleitungen zu verhindern. Im Vergleich zu Kunststoffgehäusen verbessert ein metallgeschirmtes Gehäuse die Störfestigkeit um über 30 %.
2. 25-Kern blank-Drahtende + unabhängiger Schirm-Erdungsdraht
Das andere Ende des Kabelbaums bleibt als blanke Drähte übrig (kein vor{0}}angeschlossener Stecker). Jeder Kern ist farblich-codiert und entsprechend der Zeichnung des Kunden auf eine genaue Länge abisoliert, sodass er direkt an den Anschlussblock des Geräts gelötet werden kann. Darüber hinaus enthält das Geschirr einUnabhängiger Abschirmungsdraht– Ein Ende wird mit dem DB25-Metallgehäuse verbunden, das andere Ende bleibt frei und kann mit der Geräteerde verbunden werden. Dies gibt dem Benutzer Flexibilität: Er kann je nach Feldbedingungen zwischen einer einseitigen oder zweiseitigen Erdung wählen und so Erdschleifen vermeiden und gleichzeitig die Kontinuität der Abschirmung aufrechterhalten.
3. 26AWG-Drahtstärke – die ausgewogene Wahl für die Signalübertragung
26AWG (ca. . 0.14mm²) ist ein üblicher Querschnitt für mehradrige Signalkabel. Es bietet eine ausreichende Strombelastbarkeit (weniger als oder gleich 1 A bei 30 V) und hält gleichzeitig den Gesamtdurchmesser des Kabelbaums klein, was eine einfache Verlegung in kompakten Schränken ermöglicht. Im Vergleich zum dünneren 28AWG bietet 26AWG einen geringeren Gleichstromwiderstand und unterstützt längere Übertragungsentfernungen (typischerweise bis zu 10–15 Meter) bei akzeptabler Signaldämpfung.
4. Präzisions-Crimp- und Leitungsverarbeitung
Alle 25 Adern werden mit vollautomatischen Crimpmaschinen an die DB25-Klemmen gecrimpt. Jede Crimphöhe und Zugkraft wird gemäß dem IPC/WHMA-A-620-Standard kontrolliert. Am blanken Ende führen wir durchFarb-sortiertes Minenabisolieren, präzises Ablängen, Verdrehen und optionales Verzinnennach Zeichnung des Kunden. Jeder Draht ist außerdem mit einer entsprechenden Pin-Nummer gekennzeichnet, wodurch Montagefehler auf Kundenseite erheblich reduziert werden.
Warum entscheiden sich Kunden für Mingching?
Es gibt zwei wesentliche Gründe, warum der italienische Kunde den Auftrag schließlich an uns übergeben hat:
- Stabile Signalübertragung– Die Kombination aus einem abgeschirmten Metallgehäuse und einem unabhängigen abgeschirmten Erdungsdraht unterdrückte effektiv Kommunikationsfehler, die durch Start-/Stopp-Transienten des Motors in der industriellen Umgebung des Kunden verursacht wurden.
- Zuverlässige Chargenlieferung– Wir verfügen über die Produktionskapazität für mehradrige Kabelbaugruppen und verwenden standardisierte Prozesse vom Crimpen bis zur Leitungsverarbeitung, um die Konsistenz über Chargen hinweg sicherzustellen. Auch die Lieferzeiten entsprachen dem Produktionsplan des Kunden.
Passen Sie zuverlässige DB25-/D-Sub-Kabelbäume für Ihr Projekt an
Unabhängig davon, ob Sie ein DB25-Kabel, ein D-Sub-Kabel oder ein kundenspezifisches mehradriges Signalkabel benötigen, stehen Signalintegrität und Verbindungszuverlässigkeit immer an erster Stelle. Falsche Drahtstärken, schwache Abschirmung und instabile Crimpverbindungen können zu Kommunikationsausfällen vor-oder sogar zu Geräteschäden führen.
Wenn Sie nach kundenspezifischen Kabelbäumen für industrielle Steuerungsgeräte, Instrumente mit serieller Schnittstelle oder andere Multi-{0}}-Signalanwendungen suchen, können Sie sich jederzeit gerne an uns wenden. Geben Sie einfach den Schnittstellentyp, die Anzahl der Adern, die Leitungslänge, die Verarbeitungsanforderungen am Rohrende und den Abschirmungsbedarf an. Unsere Ingenieure entwerfen für Sie eine kostengünstige -Lösung und sorgen für eine stabile und zuverlässige Chargenlieferung.
